Beskrivning

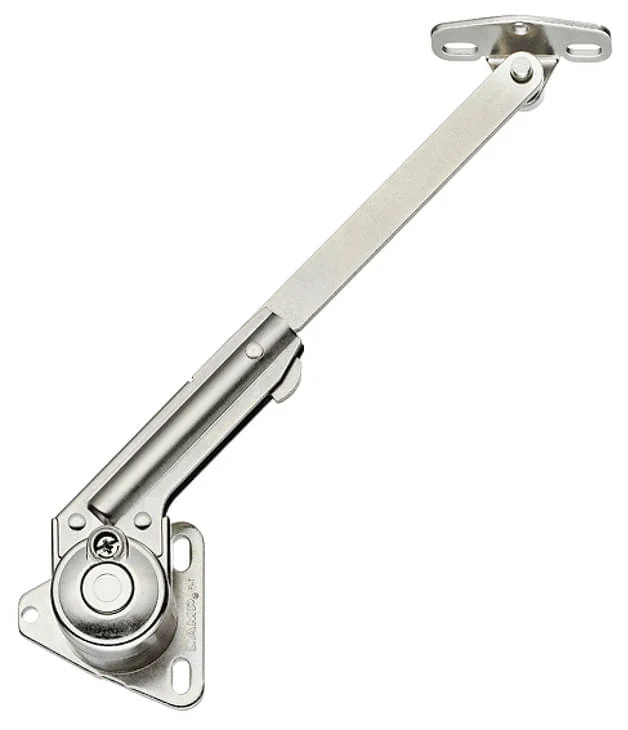

Häfele Klappenstütze H3911 Deckelstütze für Deckel aus Holz mit Anschraubplatte
Produktdetails:
- Häfele Markenqualität
- Deckelstütze für Klappen aus Holz
- hochwertiges und massives Markenprodukt
- idealer Einsatz bei Möbelklappen, Küchenklappen, Truhen, Wohnmobilbereich, usw.
- Anschlag: Links oder Rechts – bitte auswählen
- Öffnungswinkel: 80°, 90° und 100°
- Ausführung: mit Winkelfuß
- Material: Stahl
- Oberfläche: vernickelt
- Montage: zum Schrauben – am Winkelfuß zum Aufstecken (Schnellmontage)
Einstellmöglichkeit:
- Einstellen der Bremswirkung mit der Schraube
- beim Herausdrehen wird die Bremskraft schwächer
- beim Eindrehen wird die Bremskraft stärker
Mengeneinheit:
- per Stück
Montage
|
S = Auflagemaß der Klappe am Korpus |
Montage
|
S = Auflagemaß der Klappe am Korpus |
|
Öffnungswinkel |
Maß A |
Maß B |
Maß C |
Maß D |
Maß E |
|
mm |
mm |
mm |
mm |
mm |
|
Topfscharniere |
|||||
|
80° |
106 |
105-S |
121-S |
– |
– |
|
90° |
98 |
97-S |
113-S |
– |
– |
|
100° |
92,5 |
91,5-S |
107,5-S |
– |
– |
Stangenscharniere oder Scharniere mit sichtbarer Rolle |
|||||
|
80° |
100 |
– |
– |
99 |
115 |
|
90° |
91,5 |
– |
– |
90,5 |
106,5 |
|
100° |
85 |
– |
– |
84 |
100 |
|
Öffnungswinkel |
Maß A |
Maß B |
Maß C |
Maß D |
Maß E |
|
mm |
mm |
mm |
mm |
mm |
|
Topfscharniere |
|||||
|
80° |
106 |
105-S |
121-S |
– |
– |
|
90° |
98 |
97-S |
113-S |
– |
– |
|
100° |
92,5 |
91,5-S |
107,5-S |
– |
– |
Stangenscharniere oder Scharniere mit sichtbarer Rolle |
|||||
|
80° |
100 |
– |
– |
99 |
115 |
|
90° |
91,5 |
– |
– |
90,5 |
106,5 |
|
100° |
85 |
– |
– |
84 |
100 |
Klappenmaße (Höhe H x Breite B) mm
Grafik zeigt Einsatzbereich beim Einsatz von einem Beschlag (Klappe aus 20 mm dicker Spanplatte mit Dichte 500 kg/m3).
Bei zwei Beschlägen kann die Klappe bei gleicher Höhe doppelt so breit sein.
| Klappenhöhemm | Tragkraft Klappe | |
|---|---|---|
| kg/Stück | kg/Paar | |
|
300 |
1,14–2,85 |
2,29–5,71 |
|
350 |
1–2,50 |
2–5 |
|
400 |
0,89–2,22 |
1,78–4,44 |
|
450 |
0,80–2 |
1,60–4 |
