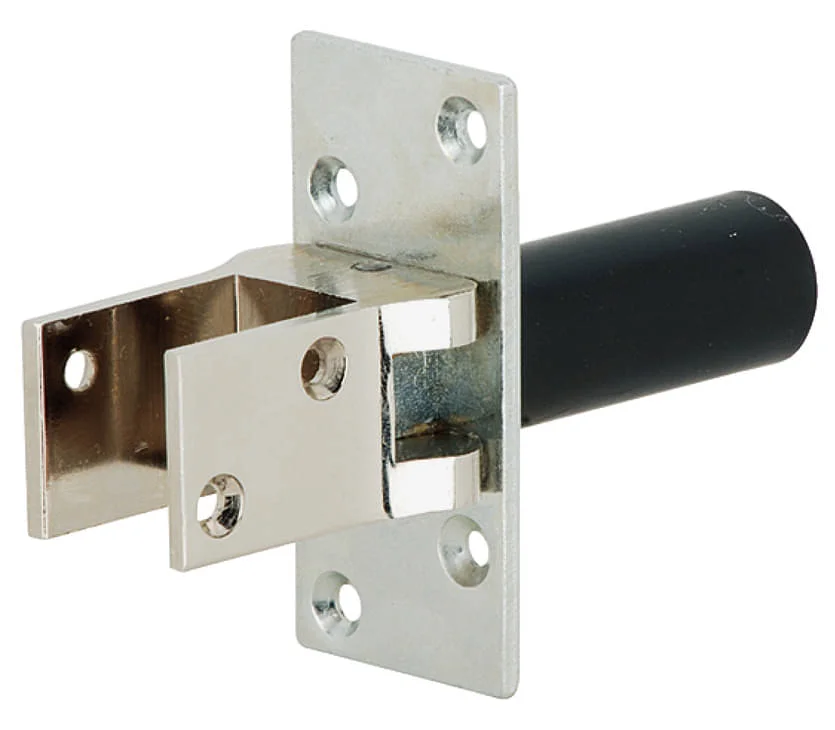

Häfele Pendeltürband für ungefälzte Innentüren – mit Feststellung
- Häfele Markenqualität
- hochwertiges Pendeltürband für ungefälzte Innentüren
- stabiles und robustes Scharnier für Schwingtüren und Pendeltüren
- Einsatzbereich:für Zargen aus Holz,für ungefälzte Innentüren aus Holz
- Türflügelhöhe:≤ 2000 mm
- Türflügelbreite:≤ 700 mm
- Öffnungswinkel: beidseitig100° pendelnd, mit Feststellung bei ca. 90°
- Anschlag: DIN links und DIN rechts verwendbar
- Werkstoff: Befestigungsplatte Stahl, Schuh: Stahl, Messing oder Kunststoff
Ausführung: (bitte auswählen)
- Kunststoff grau – für Türdicke 19 – 24 mm
- Stahl vernickelt poliert – für Türdicke 19 – 24 mm
- Messing matt – für Türdicke 19 – 24 mm
- Kunststoff grau – für Türdicke 25 – 30 mm
- Messing matt – für Türdicke 25 – 30 mm
Mengeneinheit
- per 1 Stück
Technische Daten
Berechnungstabelle für maximale Türgewichte
| Türhöhe mm | Türbreite mm | ||||
|---|---|---|---|---|---|
| 300 | 400 | 500 | 600 | 700 | |
| 500 | 9kg | 6kg | 5kg | 4kg | 3kg |
| 600 | 11kg | 8kg | 6kg | 5kg | 4kg |
| 700 | 12kg | 9kg | 7kg | 6kg | 5kg |
| 900 | 16kg | 12kg | 10kg | 8kg | 7kg |
| 1000 | 18kg | 13kg | 11kg | 9kg | 7kg |
| 1100 | 20kg | 15kg | 12kg | 10kg | 8kg |
| 1200 | 22kg | 16kg | 13kg | 11kg | 9kg |
| 1300 | 22kg | 17kg | 14kg | 12kg | 10kg |
| 1400 | 22kg | 19kg | 15kg | 12kg | 11kg |
| 1500 | 22kg | 20kg | 16kg | 13kg | 11kg |
| 1600 | 22kg | 22kg | 17kg | 14kg | 12kg |
| 1800 | 22kg | 22kg | 19kg | 16kg | 14kg |
| 2000 | 22kg | 22kg | 21kg | 18kg | 15kg |
Wird alsoberesBand die Ausführung mit 2 Federn verwendet, erhöhen sich die zulässigen Türgewichte auf das 1,8 fache – jedoch nur bis zum zulässigen Maximalwert von 26kg. Beispiel: [Türbreite 400mm, Türhöhe 1500mm] Tür max. 20kg; bei Verwendung der Ausführung mit 2 Federn; 1,8 × 20kg = 36kg = 26kg (da dies Maximalwert).
Montage
|
* Maße in Klammern gelten für die Ausführungen für Türdicke 25–30 mm. |
|
Wenn beide Ausführungen kombiniert werden, Ausführung mit 2 Federn immer oben montieren. |
|
Falls die Tür dicker als das Innenmaß des Schuhs ist, muss das Türblatt zusätzlich auf beiden Seiten gleichmäßig auf die gewünschte Dicke gebracht werden. |
