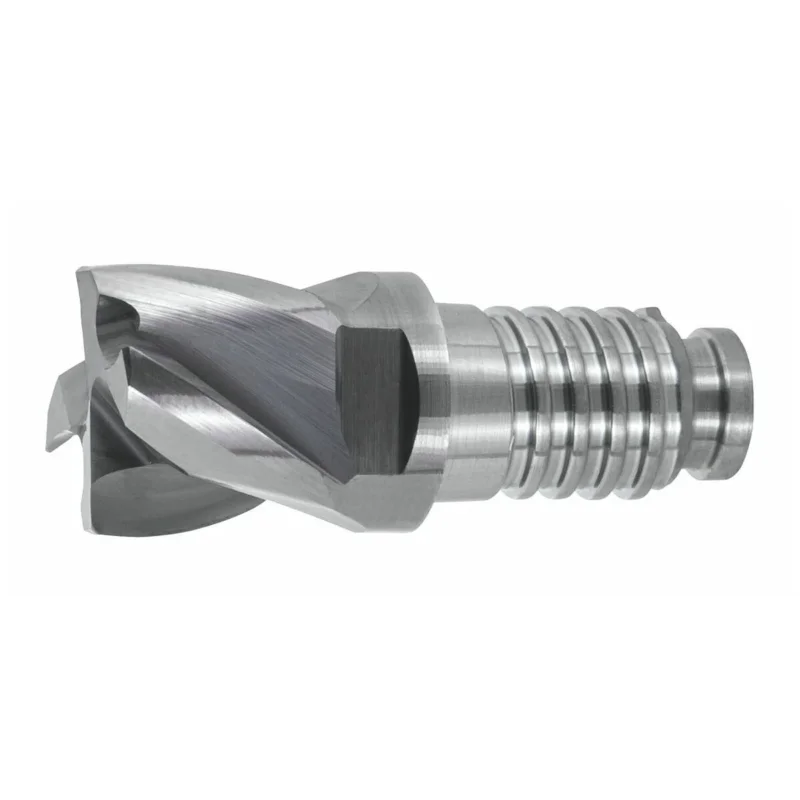

Beställ idag DUO-LOCK HAIMER MILL HPC AlTiN

Beskrivning

Egenskap spiralvinkel Oregelbunden Skärdelning Oregelbunden Bearbetningsstrategi HPC Beläggning AlTiN Invändig kylning nej Produktslag Skärinsats för fräning Typ N Skärmaterial VHM Norm Verkstadsnorm Matningsriktning horisontell, sned och vertikal Spiralvinkel 32 grad Ingreppsbredd a_e vid fräsoperation fullspår sågdjup 1×D; 0,05×D vid valsfräsning Passande grundhållare med gänga Hörnfasvinkel 45 grad Skärdjup a_{p min} 0.32 mm Tolerans nom.-⌀ f8 Antal skär z 4 Fräsdjup a_{p max.} 16 mm Korrigeringsfaktor f_z 2 Fasbredd 45° 0.32 mm Maximalt sågdjup a_{p max} vid valsfräsning 12 mm Matning f_z för valsfräsning i stål <>² 0.08 mm Matning f_z för spårfräsning i stål <>² 0.04 mm Skärlängd l₂ 12 mm Skär-⌀ d 16 mm Antal skär z 4 Totallängd l 20 mm Utkragningslängd l₁ 12 mm Duo-lock gränssnitt DL16 Nyckelvidd sw 13 mm ⌀ d₂ 15.5 mm Rekommenderat åtdragningmoment 60 Nm
